海砂淡化設備水力旋轉動態原理圖

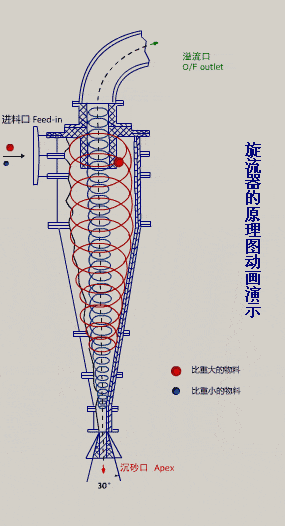

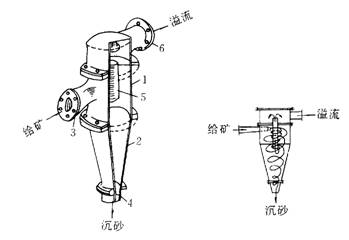

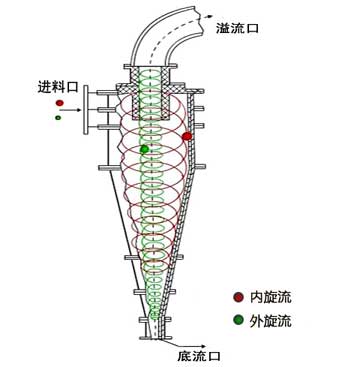

水力旋轉器結構：海砂淡化設備水力旋轉器上部是一個中空的圓柱體，下部是一個與圓柱體相通的倒錐體，二者組成水力旋流器的工作簡體。圓柱形筒體上端切向裝有給礦管，頂部裝有溢流管及溢流導管。在圓錐形筒體底部有沉砂口。各部分之間用法蘭盤及螺釘連接。給礦口、筒體和沉砂口通常襯有橡膠、聚氨酯、碳化硅或輝綠巖鑄石，以便減少磨損并在磨損后更換。海砂淡化設備水力旋流器原理圖：

海砂淡化設備水力旋轉器的工作原理：利用強力的離心力來實現混合物在高速旋轉下的分離。例如經典的靜態式水力旋流器，利用外部壓力把進料混合物以較大的速度推入旋流器內部，由于該混合物是順著旋流器的切向運動的，這將促使液體沿筒壁作旋轉運動，一般把這種運動稱為外旋流。外旋流中的顆粒受到離心力作用，如果它的密度大于四周液體的密度，它所受的離心力就越來越大，一旦離心力大于因運動所產生的液體阻力，顆粒就會克服這一阻力向器壁方向移動，與周圍液體分離，到達器壁附近的顆粒受到旋流器上方液體推動，沿器壁向下運動，到達底流口附近匯集成為稠化度較高的懸浮液，從底流口排出。分離后的液體旋轉向下繼續運動，進入圓錐段后，因旋液分離器的內徑逐漸縮小，液體旋轉速度加快。由于液體在產生渦流時沿徑向方向的壓力分布不均，越接近軸線的地方越小而至軸線時趨近于零，成為低壓區甚至為真空區，導致液體趨向于軸線方向移動。同時，由于旋液分離器底流口大大縮小，液體無法迅速從底流口排出，而旋流腔頂蓋中央的溢流口，由于處于低壓區而使一部分液體向其移動，因而形成向上的旋轉運動，并從溢流口排出。

　海砂淡化設備水力旋流器在選礦中主要用于：①重介質旋流器是常見的重介質分選設備。②在磨礦回路中作為分級設置，尤其是作為細磨的分級設備。③對礦漿進行脫泥、濃縮。
